ПГБ-80

Блочные газорегуляторные пункты ПГБ-80 широко распространены в сфере газовой отрасли, помогая в решении спектра производственных задач. Назначение газорегуляторного пункта заключается в редуцировании входного давления газа, поддержании заданного уровня давления на выходе, а также очистке газовой среды от примесей.

При заказе блочного пункта ПГБ-80 рекомендуем воспользоваться условным обозначением с учетом требований к оборудованию:

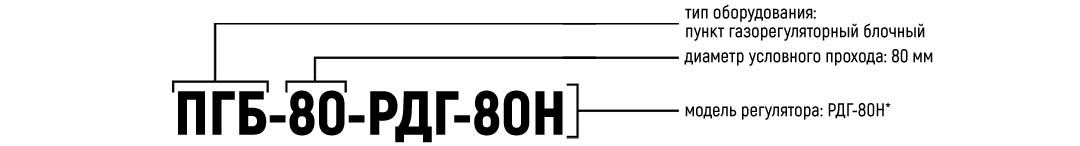

Пример условного обозначения ПГБ-80

* Модель регулятора подбирается в соответствии с указанными значениями в таблице типоразмеров

Как в Челябинске купить газорегуляторный пункт в блок-боксе ПГБ-80?

Заказать пункт газорегуляторный блочный для неагрессивных газообразных сред на Заводе ГазСинтез и уточнить сроки доставки до любого города Челябинской области можно одним из перечисленных способов связи:

  • бесплатная телефонная линия 8-800-555-4784
  • адрес электронной почты
  • форма "Запрос на оборудование"



Модификации ПГБ-80

Блочные газорегуляторные пункты ПГБ-80 выпускаются на базе двух типов регуляторов давления газа с учетом требований к производительности при эксплуатации на объекте газообеспечения и газоснабжения:

Условное обозначение Регулятор Входное давление,
МПа
Выходное давление,
кПа
Пропускная способность, м3
ПГБ-80 РДГ-80Н 0,05 - 1,2 1,5 - 60 1250 - 14600
РДГ-80В 0,1 - 1,2 60 - 600 2250 - 14600



Конструкция ПГБ-80

Блочные пункты ПГБ-80 для редуцирования давления газа представляют собой металлический блок-бокс, внутри которого размещается комплект оборудования. Максимальная заводская готовность сокращает время ввода оборудования в работу, позволяя приступить к эксплуатации в сжатые сроки.

Эксплуатация ПГБ-80 допускается на открытом воздухе и не требует обустройства специального помещения, что соответствует 1 категории размещения по классификации ГОСТ 15150-69. Безопасность работы и длительный срок службы обеспечиваются при соблюдении на объекте таких условий, как:

  • местоположение объекта находится в зоне умеренного, холодного или умеренно-холодного климата;
  • температура окружающей среды не опускается ниже -60°C;
  • максимальная температура окружающего воздуха не повышается больше +40°C.

Допустимый уровень влажности воздуха при температуре +25°C составляет 100%.

Внешние стенки блок-бокса утеплены профлистами или сэндвич-панелями. Толщина, а также цвет панелей подбирается совместно с Заказчиком при составлении технического задания и уточнении деталей.

Внутреннее устройство ПГБ-80

Внутреннее пространство блока поделено газонепроницаемой перегородкой на два помещения, доступ внутрь которых осуществляется через независимые входы.

Одно помещение является технологическим отсеком и укомплектовано фильтром газа, регулятором давления, запорно-предохранительной арматурой, первичными приборами КИП и автоматики.

Второе помещение представляет собой вспомогательный отсек для размещения электрического силового оборудования, вторичных приборов КИПиА, а также системы обогрева.

Для безопасной работы и предотвращения аварийных ситуаций в блоках ПГБ-80 предусмотрена установка:

  • системы приточно-вытяжной вентиляции;
  • естественного и искусственного освещения;
  • охранно-пожарной сигнализацией;
  • системой автоматического контроля загазованности.

Контроль за работой оборудования осуществляется с помощью приборов учета: датчиков избыточного давления, датчиков температуры, манометров, термометров.

По требованию Заказчика проектом может быть предусмотрено внедрении системы диспетчеризации для передачи показателей работы оборудования по GSM-каналу дистанционно на компьютер оператора (при наличии GSM-модема).

Также блочный пункт может быть оборудован резервной линией редуцирования газа для обеспечения бесперебойной эксплуатации изделия на объекте.

Компоновочная схема ПГБ-80*

Компоновочная схема ПГБ-80

* Компоновочная схема представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Функциональная схема ПГБ-80*

Функциональная схема ПГБ-80

1 - Регулятор давления Ду50 (2шт.); 2 - Предохранительный запорный клапан Ду50 (2шт.); 3 - Предохранительный сбросной клапан Ду50 (1 шт.); 4 - Фильтр газа сетчатый Ду50 с индикатором перепада давления (1 шт.); 5 - Измерительный комплекс Ду50 (1 шт.); 6 - Кран шаровый Ду50 (9 шт.); 7 - Кран шаровый Ду20 (4 шт.); 8 - Кран шаровый Ду15 (4 шт.), 9 - Кран шаровый для манометра Ду15 (3 шт.), 10 - Манометр (2 шт.), 11 - Напоромер (1 шт.)

* Функциональная схема представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Габаритные размеры ПГБ-80*

Габаритные размеры ПГБ-80 по фасаду В-А

1 - Р вх. (Ду 80); 2 - Р вых. (Ду 80); 3 - Вход ПСК (Ду 50); 4 - Выход ПСК (Ду 50); 5 - Продувочные патрубки (Ду 20); 6 - Импульсная линия; 7 - Дефлектор; 8 - Жалюзийная решетка; 9 - Газонепроницаемая перегородка

Габаритные размеры ПГБ-80 по фасаду А-В

1 - Р вх. (Ду 80); 2 - Р вых. (Ду 80); 3 - Вход ПСК (Ду 50); 4 - Выход ПСК (Ду 50); 5 - Продувочные патрубки (Ду 20); 6 - Импульсная линия; 7 - Дефлектор; 8 - Жалюзийная решетка; 9 - Газонепроницаемая перегородка

* Схема габаритных размеров представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Для расчета стоимости ПГБ-80:

  1. присылайте технические требования на электронную почту zakaz@sargs.ru;
  2. заполняйте онлайн-форму для заказа изделия "Запрос на оборудование".

Для получения консультации нашего специалиста по устройству, конструкции и параметрам изделия, Вы можете:

  1. позвонить сотрудникам Завода ГазСинтез по телефону 8-800-555-4784;
  2. воспользоваться формой "Задать вопрос";
  3. оставить запрос через форму "Обратная связь".
